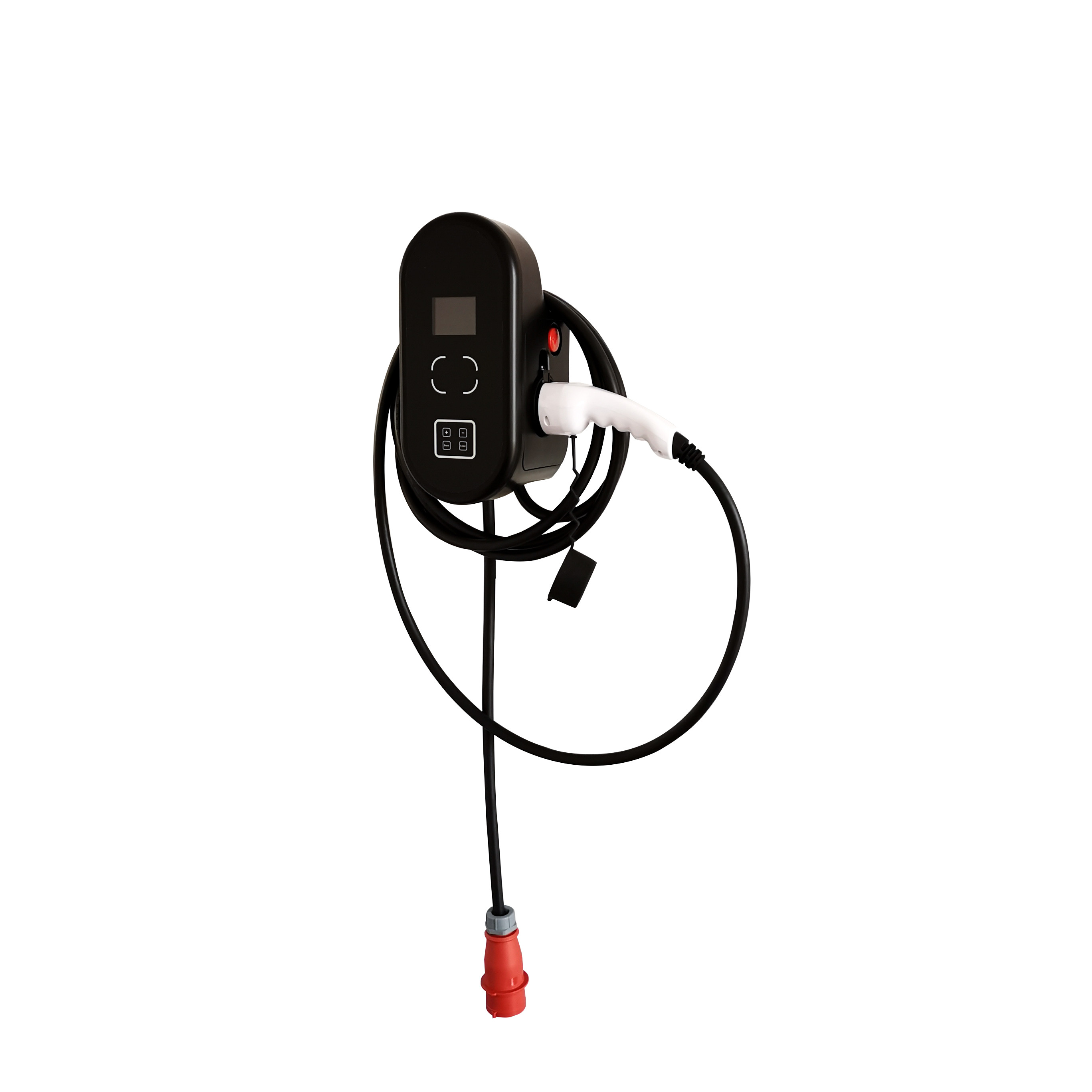

SAE J1772 IEC 62196 Skrzynka ścienna Ładowarka EV Elektryczny punkt ładowania Kabel domowy 15M

Nazwa handlowa:	LINKIN

Szczegóły informacji
Rodzaj:	Ładowarka sieciowa o mocy 7,2 kW	Połączenie:	Przycisk LED/LCD/RFID/zatrzymanie awaryjne, stacja ładowania AC
Prąd znamionowy:	32A	Długość kabla:	5M/10M/15M
Typ złącza:	IEC 62196 / SAE J1772	Metoda startu:	„Plug and play” lub karta RFID
Instalacja:	Naścienny	Moc ładowania:	3,5KW/7KW/11KW/22KW
High Light:	SAE J1772 Wall Box Ładowarka EV , IEC 62196 Wall Box Ładowarka EV , elektryczny punkt ładowania domowego kabla 15 M

opis produktu

Naścienny samochód EV Wall Box Domowa stacja ładująca do samochodu elektrycznego

Specyfikacja

Wszystkie produkty muszą przejść następującą kontrolę przed opuszczeniem fabryki:

1. Test funkcji:
A. test kontroli funkcji ładowania,
B. test funkcji komunikacji,
C. test funkcji wykrywania izolacji,
D. test funkcji blokowania wtyczki pojazdu,
E. test funkcji wstępnego ładowania;

2. Test wyjścia ładowania:
A. cztery ui duży test stałej mocy wyjściowej,
B. test kontroli mocy,
C. test zasilania pomocniczego niskiego napięcia,
D. test czasu odpowiedzi prądu wyjściowego,
E. test szybkości zatrzymania transmisji prądu,
F. test wydajności,
G. test współczynnika mocy.

Specyfikacja zasilania ładowarki naściennej EV
	Standard UE
Typ złącza ładowania	IEC 62196-2 (Typ 2)
Moc wejściowa prądu przemiennego	1 faza	3-fazowy
Moc wejściowa prądu przemiennego	230V±15%	380V±15%
Moc wyjściowa prądu przemiennego	3,5kw/16A	11kw/16A
	7kw/32A	22kW/32A
		43kw/63A
Ocena częstotliwości	50/60 Hz
Interfejs użytkownika i sterowanie
Przycisk zatrzymania awaryjnego	TAk	Podłącz i ładuj	TAk
Ładowanie karty RFID	TAk	Ładowanie aplikacji	TAk
Interfejs Ethernet	TAk	Funkcja Wi-Fi	TAk
Protokół OCPP	OCPP 1,6	Ekran LCD o przekątnej 4,3 cala	Opcjonalny
Ochrona
Ochrona przed wysokim napięciem	TAk	Pod ochroną napięcia	TAk
Ochrona przed przeładowaniem	TAk	Zabezpieczenie przed zwarciem	TAk
Ochrona przed wyciekiem ziemi	TAk	Ochrona gruntu	TAk
Ochrona przed przegrzaniem	TAk	Ochrona przed przepięciami	TAk
RCD	Typ B
Środowiskowy
Temperatura przechowywania	-40 ~ 75 ℃	temperatura robocza	-30 ~ 55 ℃
Wilgotność pracy	Do 95%, bez kondensacji	Wysokość	≤2000m
Metoda chłodzenia	Naturalne chłodzenie
Mechaniczna skrzynka ścienna M3P
Kod IP	IP54	Wymiary (wys.×szer.×gł.,mm)	410×260×164
Waga	12kg	Długość kabla ładującego	5m lub Dostosuj
Materiał obudowy	Panel przedni: szkło hartowane, tylna pokrywa: płyta metalowa
Słup montażowy M3T (opcjonalnie)
Wymiary (wys.×szer.×gł.,mm)	1400×200×100	Waga	＜8 kg
Materiał obudowy	Metal

3. test przewodnika kontrolnego:
A. test stanu kontroli ładowania,
B. test czasu kontroli połączenia ładowania,
C. test graniczny napięcia prowadnicy sterującej,
D. test przerwy w komunikacji,
E. test utraty ciągłości uziemienia ochronnego,
F. test odłączenia sygnału wykrywania połączenia,
G. napięcie baterii i komunikat komunikacyjny nie zgadzają się z testem,
H. napięcie akumulatora przekracza test zasięgu ładowarki,
I. wyciągnąć baterię dwie funkcje ochrony pojazdu zu wysoki dopuszczalny test niedopasowania napięcia całkowitego,
J. zapotrzebowanie na ładowanie jest większe niż w teście parametrów akumulatora.
